電梯信息采集疊加器(免U感)

我司該款產品已升級,請聯系客服獲取資料

產品名稱:電梯信息采集疊加器(免U感)

產品型號:NE-GQ7000N-DT

電梯信息采集疊加器(免U感)是一種在視頻監控畫面上疊加顯示電梯運行狀態(樓層號、上行、下行、停止及卡層)的設備,主要用于實時獲知電梯運行狀態,并可擴展為電梯運行實時監控系統,電梯故障自動報警,救援人員及時展開救援。

電梯信息采集疊加器(免U感)設備優勢:

1.無需確認電梯原有傳感器類型,即可實現樓層信息的疊加,與電梯本身沒有任何的連接,節省安裝時間;

2.支持不同樓層疊加信息的自定義,滿足個性化需求;

3.免U感傳感器有效的解決傳統樓顯確認困難問題;

3.自動校準:電梯每上下運行一次,設備都會智能校準樓層、方向和速度,保證顯示的樓層準確可靠;

4.網頁(WEB)配置方式,配置簡單、方便;

5.配有跨網段設備搜索工具,輕松管理網絡設備,無需死記設備IP地址;

6.同一設備支持眾多品牌網絡攝像機,只需配置攝像機品牌即可,無需升級;

7.支持A、B、C、D四種樓層判斷方式;

8.支持雙電源接口,可以與攝像機共用一個電源;

9.設備支持網絡升級,免費提供最新的固件;

電梯信息采集疊加器(免U感)功能特點:

1.?支持網絡高清攝像機(IPC)

支持海康,大華,天地偉業,雄邁,狄衛,三星,及支持onvif osd疊加的所有品牌相機內置樓層感應模塊,適應所有品牌電梯無需接入電梯設備,安裝便捷

2.?疊加信息多、快、全

電梯信息采集疊加器(免U感)疊加顯示電梯名稱、運行狀態。根據需要可以疊加電梯所在區域位置、電梯名稱以及電梯運行狀態(上行、下行、停止)

3.?樓層信息自動反白顯示

4.?字符信息的顏色會依據其所在位置的視頻畫面顏色來自動調整,便于客戶識別

5.?疊加后不影響原視頻畫面清晰度

電梯信息采集疊加器(免U感)疊加后不影響原視頻畫面清晰度;攝像機視頻的畫質及分辨率與未安裝網絡電梯樓層疊加器前一致

6.?獨特雙網口設計,無須額外布線

電梯信息采集疊加器(免U感)疊加器內部集成交換機功能,設備擴展出兩個網口,方便連接攝像機,無須額外布線

7.?遠程升級功能,設備無需返廠即可升級系統固件

人性化產品服務支持,遠程升級,簡化程序,大大縮短設備升級所需時間

效果展示

物品清單:

名稱 數量
電源適配器 1個
電梯信息采集疊加器主機 1臺
合格證 1張
保修卡 1張

接口說明:

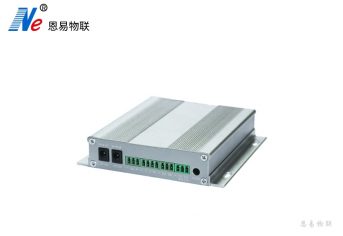

電梯信息采集疊加器(免U感)電源接口,指示燈及網絡接口實物圖

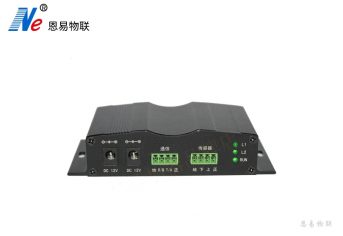

電梯信息采集疊加器(免U感)傳感器接口及其它預留接口實物圖

標號名稱 功能說明
EOC燈 預留
SEN燈 預留
RUN燈 系統運行指示燈
LAN1燈

W(LAN)燈

局域網狀態指示燈

常滅-端口無設備連接

常亮-端口已正常連接

閃爍-端口正在進行數據傳輸

PWR 燈 疊加器電源指示燈
LAN1 疊加器網絡接入口(連接至局域網內)
W(LAN) 疊加器網絡輸出接口(連接到網絡攝像頭)
RT、RB 預留
DC/12V 電源輸入接口
–?↑↓﹢ 預留
RES 用于將設備恢復到出廠默認設置(位于殼子底部圓孔處)

電梯信息采集疊加器(免U感)初次登錄:

1:設備提供兩個網口,分別為LAN和W(LAN),將網線一端連接LAN口;

如果電梯信息采集疊加器接的路由器或者交換機的網段為192.168.1.xxx,將連接設備的網線的另外一端連接交換機;

如果192.168.1.252的IP被使用,或電梯信息采集疊加器連接的路由器或者交換機所在的網段不是192.168.1.xxx,將電腦斷開網絡,然后使用一根網線將電腦的網口和電梯信息采集疊加器LAN口連接;然后將自己電腦的IP配置為192.168.1.1 網關:192.168.1.1 子網掩碼:255.255.255.0,

因針對不同的系統配置電腦IP的方式不一致,可以針對自己的系統通過百度配置電腦IP;

例如:使用的操作系統為win7系統,可以百度搜索:win7修改IP設置

2:設備連接電源,等到RUN燈亮起后;

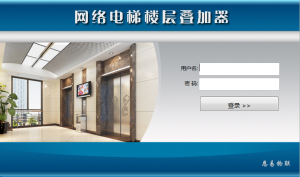

3:打開瀏覽器,輸入網址:192.168.1.252,出現以下界面;如果沒有出現以下界面,幾秒鐘后重試;

4:輸入默認用戶名(admin),密碼(admin888),點擊登錄;出現以下界面:

5:給該設備分配空閑有效的IP,及局域網的網關地址,和子網掩碼,點擊提交;提示成功后,關閉電源即可,也可以直接進行后續操作,重啟需要等待約1分鐘

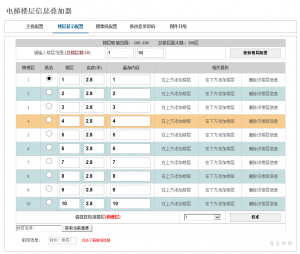

電梯信息采集疊加器(免U感)樓層顯示配置:

電梯信息采集疊加器(免U感)樓層配置方法:

1.在電梯基站或停層較多樓層處,將磁條貼在導軌處,使磁感校準傳感器感應面正對磁條2公分以內,并在設置信息里選擇本樓層為基站樓層;

2.根據實際樓層信息填入要設置的最底層和最高層,點擊“更新樓層配置”;

3.電梯分別開到高度不相同的兩個樓層,待電梯停穩后,點擊“獲取當前高度”,將兩個高度做差后,將小號樓層高度位置設置為做差數值。

4.最后電梯運行一圈,查看樓層顯示是否正確。

安裝須知

電梯信息采集疊加器(免U感)的安裝無須重新布線、不會改變原監控系統的布線結構,只需要在原監控系統添加(嵌入)疊加主機。

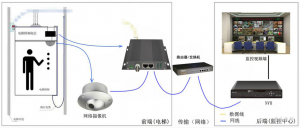

安裝拓撲圖

安裝前系統拓撲圖

安裝后系統拓撲圖

電梯信息采集疊加器(免U感)設備安裝:

設備正確安裝方式:

1、確保電梯處于最底層時,電梯樓層信息疊加器水平置于轎廂頂部,連接好12V電源適配器,隨行網線從電梯樓層信息疊加器的WAN口進入,另一條網線從LAN口接出后連接到網絡攝像頭網口;

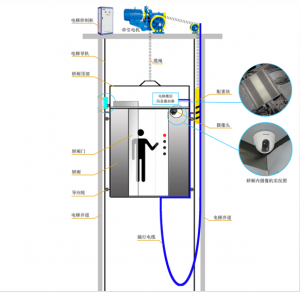

2、確保電梯運行時電梯樓層信息疊加器不會移動。電梯樓層信息疊加器(免U感)具體安裝位置如下圖:

電梯信息采集疊加器(免U感)

產品資料下載:說明書及配套軟件
